Spid-X

Appareil d’imagerie spectroscopique de rayon gamma

Dédié aux environnements nucléaires

Marchés & Applications

Description du produit

En collaboration avec le Commissariat à l’énergie atomique français (CEA), le Spectro Imageur Spid-X a été conçu pour des applications de sûreté nucléaire telles que la surveillance des déchets radioactifs, le démantèlement, la décontamination ou les situations d’urgence.

Cet équipement offre des capacités spectroscopiques fines grâce à la technologie de miniaturisation des composants électroniques développée par 3D PLUS, intégrant un ASIC à très faible bruit et un cristal CdTe.

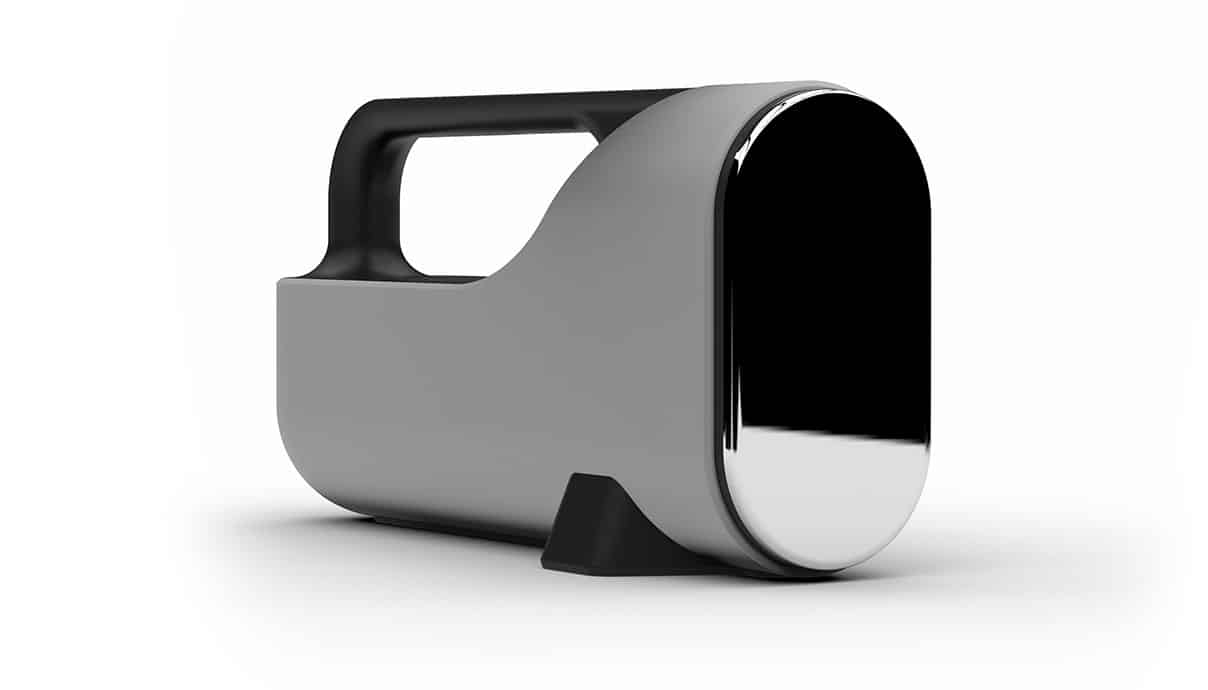

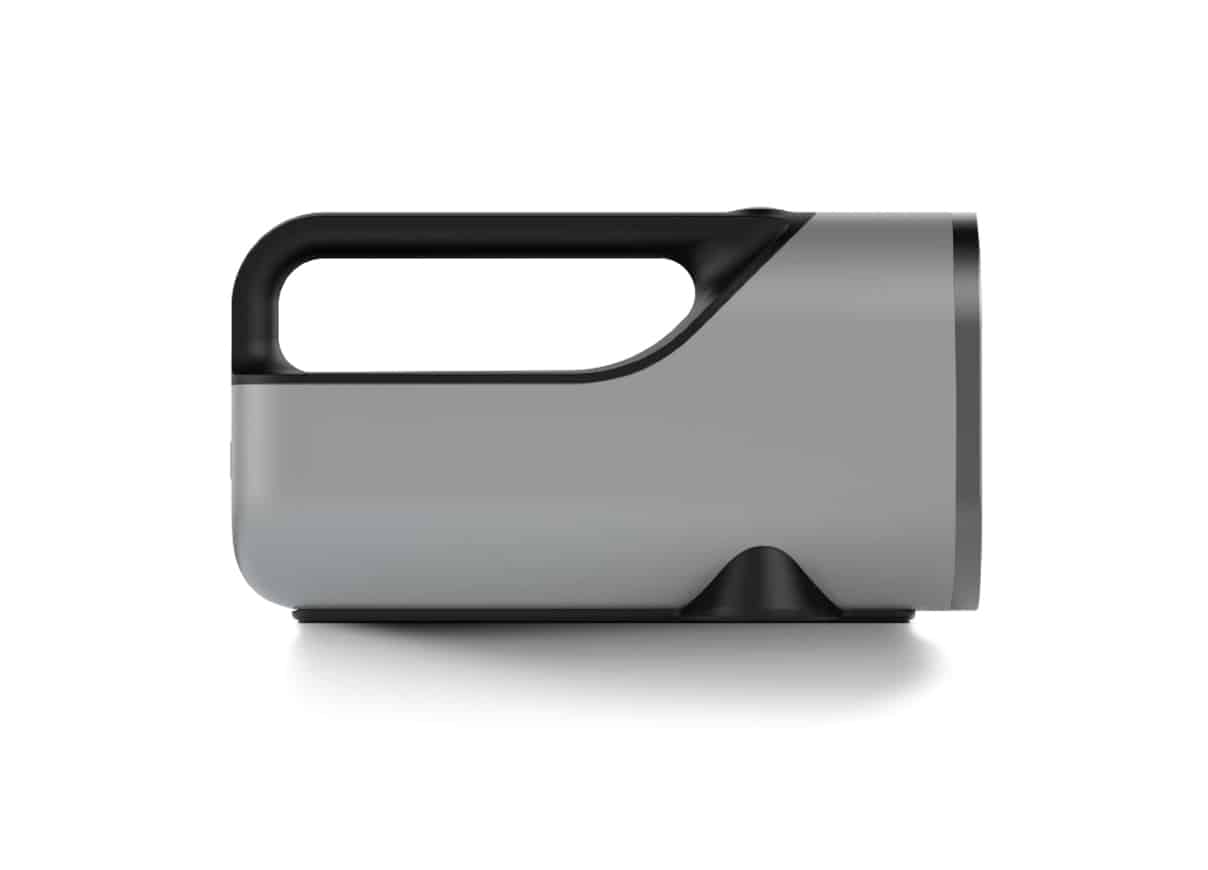

La caméra Gamma Spid-X permet de localiser, d’identifier et de mesurer le niveau d’énergie et la dose des différentes sources radioactives présentes dans un environnement nucléaire. Associée à la petite taille et à la légèreté de l’appareil, la caméra apporte un diagnostic rapide et efficace sur site et aide au processus de décontamination.

Télécharger la brochure Spid-X

  • Identifie, localise et mesure les sources radioactives
  • Mesure les doses de chaque source radioactive
  • Dimensions réduites : 323 x 110 x 180 mm3
  • Léger : < 3.5 kg
  • Couvre une large gamme de sources énergétiques
  • Capacités spectroscopiques fines

Bénéfices clés

Offre une excellente sensibilité permettant de détecter très rapidement et de manière fiable les sources radioactives

Facilite l’analyse des sources en fournissant les 4 paramètres essentiels d’identification, de localisation, de mesure du niveau d’énergie des sources gamma et de dosimétrie

Permet une retranscription visuelle des points chauds en temps réel

Légère et maniable, elle convient à toutes les applications nucléaires dans le cadre de la gestion des déchets, de la surveillance de site ou encore du démantèlement

De très faible consommation électrique, la caméra peut fonctionner sur batterie avec 4 heures d’autonomie

Offre la possibilité d’une personnalisation de la bibliothèque des sources à détecter

Caractéristiques clés

Gamme d'énergie 12 keV - 1500 keV

12 keV - 300 keV gamme d'énergie optimum

Capacités spectroscopiques fines :
• 1,6% FWHM à 60 keV
• 1,5% FWMH à 662 keV

Imageur:
• Champ de vision de 40° en dessous de 300 keV
• Champ de vision de 150° au-dessus de 300 keV

Résolution angulaire :
• 1,5° en dessous de 300 keV
• 15° au-dessus de 300 keV

Taux de comptage : 50 kHz

Sensibilité spectroscopique pour une identification en 60 secondes :
• 5 nSv/h pour Am-241
• 200 nSv/h pour le Cs-137 dans le cas de détections de radio-isotopes multiples

Sensibilité de l'imagerie pour une localisation en 60 secondes :
• 1 µSv/h au niveau de la caméra

< 3.5 kg pour le système complet

4 heures d'autonomie

IP65

Spid-X 201 Spid-X 301
Localise les sources radioactives
Mesure la dose totale
Mesure la dose de chaque radio-isotope
Identifie la source radioactive
Connexion à distance
Accès Ethernet

Localisation de sources Gamma

localisation de sources am-241 et eu-152 dans baril de déchets nucléaire
  • Prise du vue masque codé
  • Localisation de sources Am-241 (orange, 3.6 MBq par source) et Eu-152 (vert, 10 MBq par source), dans un baril standard de déchets nucléaires, placé à un mètre de l’appareil.
  • L’identification des sources est confirmée en moins de 30 secondes. La résolution angulaire est supérieure à 1° pour chaque source.

Localisation de sources Gamma

imagerie compton d'une source cs-137
  • Imagerie Compton d’une source Cs-137 de 1.5 GBq
  • A gauche : résultats après 45 secondes – à droite : résultats après 40 minutes – résolution spatiale supérieure à 15°
  • La position approximative est donnée en quelques secondes seulement
